Основные функции:Типовые измерения цифрового мультиметра Greenlee DM-810A
| Измерение напряжения |
| Измерение тока |
| Измерение сопротивления |
| Измерение емкости |
| Прозвонка контактов |
| Проверка диодов |
Технические характеристики:Технические характеристики цифрового мультиметра Greenlee DM-810A
Напряжение переменного тока
| | Точность |
| ДиапазонЧастота | 50 - 60 Гц | 40 - 500Гц | 500Гц - 1кГц | 1 - 3кГц | 3 - 20кГц |
| 0 - 60 мВ | ± (0,5% + 0,03 мВ) | ± (0,8% + 0,04 мВ) | ± (2,0% + 0,03 мВ) | ± (2,0% + 0,03 мВ) | ± (2,0% + 0,03 мВ) |
| 60 - 600 мВ | ± (0,5% + 0,3 мВ) | ± (0,8% + 0,4 мВ) | ± (2,0% + 0,3 мВ) | ± (2,0% + 0,3 мВ) | ± (2,0% + 0,3 мВ) |
| 600 мВ - 9,999 В | ± (0,5% + 0,003 В) | ± (1,0% + 0,004 В) | ± (1,0% + 0,004 В) | ± (3,0% + 0,004 В) | 3 дБ |
| 9,999 - 99,99 В | ± (0,5% + 0,03 В) | ± (1,0% + 0,04 В) | ± (1,0% + 0,04 В) | ± (3,0% + 0,04 В) | 3 дБ |
| 99,99 - 999,9 В | ± (0,5% + 0,3 В) | ± (2,0% + 0,4 В) | ± (2,0% + 0,4 В) | ± (3,0% + 0,4 В) | Не указывается |
Напряжение постоянного тока
| Диапазон | Погрешность |
| 0 - 60 мВ | ± (0,12% + 0,02 мВ) |
| 60 - 600 мВ | ± (0,06% + 0,2 мВ) |
| 600 мВ - 9,999 В | ± (0,08% + 0,002 В) |
| 9,999 - 99,99 В | ± (0,08% + 0,02 В) |
| 99,99 - 999,9 В | ± (0,08% + 0,2 В) |
Переменный ток
| Диапазон | Погрешность | Номинальная нагрузка |
| ДиапазонЧастота | 50 - 60 Гц | 40 Гц - 1 кГц | для всех частот |
| 0 - 600 мкА | ± (0,6% + 0,3 мкА) | ± (0,8% + 0,4 мкА) | 0,08 мВ/мкА |
| 600 - 6000 мкА | ± (0,6% + 3 мкА) | ± (0,8% + 4 мкА) |
| 6000 мкА - 60 мА | ± (0,6% + 0,3 мА) | ± (0,8% + 0,04 мА) | 2,1 мВ/мА |
| 60 - 600 мА | ± (1,0% + 0,3 мА) | ± (1,0% + 0,4 мА) |
| 600 мА - 6 А | ± (0,8% + 0,006 А) | ± (0,8% + 0,006 А) | 0,02 В/А |
| 6 - 10 А | ± (0,8% + 0,06 А) | ± (0,8% + 0,06 А) |
Измерение переменного тока величиной от 10 A до 20 A допускается в течение 30 секунд. с 5-ти минутными перерывами на охлаждение.
Постоянный ток
| Диапазон | Погрешность | Номинальная нагрузка |
| 0 - 600 мкА | ± (0,2% + 0,4 мкА) | 0,08 мВ/мкА |
| 600 - 6000 мкА | ± (0,2% + 4 мкА) |
| 6000 мкА - 60 мА | ± (0,2% + 0,04 мА) | 2,1 мВ/мА |
| 60 - 600 мА | ± (0,2% + 0,4 мА) |
| 600 мА - 6 А | ± (0,2% + 0,004 А) | 0,02 В/А |
| 6 - 10 А | ± (0,2% + 0,04 А) |
Измерение постоянного тока величиной от 10 A до 15 A допускается в течение 30 секунд. с 5-ти минутными перерывами на охлаждение.
Частота линейного уровня
| Функция | Чувствительность (синусоидальный сигнал RMS) | Диапазон |
| 60 мВ | 40 мВ | 15,00 Гц - 50,00 кГц |
| 600 мВ | 60 мВ |
| 9,999 В | 2,5 В | 15,00 Гц - 10,00 кГц |
| 99,99 В | 25 В |
| 999,9 В | 100 В |
| 600,0 мкА | 45 мкА | 15,00 Гц - 3,00 кГц |
| 6000,0 мкА | 600 мкА |
| 60,0 мА | 40 мА |
| 600,0 мА | 60 мА |
| 6,0 А | 4 А |
| 10,0 А | 6 А |
Сопротивление
| Диапазон | Погрешность | Типовое напряжение холостого хода |
| 0 - 600 Ом | ± (0,1% + 0,3 Ом) | 1,2 В постоянного тока |
| 600 Ом - 6 кОм | ± (0,1% + 0,003 кОм) |
| 6 - 60 кОм | ± (0,1% + 0,03 кОм) |
| 60 - 600 кОм | ± (0,1% + 0,3 кОм) |
| 600 кОм - 6 МОм | ± (0,1% + 0,003 МОм) |
| 6 - 60 МОм | ± (0,1% + 0,05 МОм) |
Проверка целостности цепи
| Параметр | Значение |
| Пороговое значение появления тонального сигнала | 20 - 300 Ом |
| Время реакции | менее 100 мс |
Емкость
| Диапазон | Погрешность |
| 0 - 60 нФ | ± (0,8% + 0,03 нФ) |
| 60 - 600 нФ | ± (0,8% + 0,3 нФ) |
| 600 нФ - 6 мкФ | ± (1,0% + 0,003 мкФ) |
| 6 - 60 мкФ | ± (2,0% + 0,03 мкФ) |
| 60 - 600 мкФ | ± (3,5% + 0,5 мкФ) |
| 600 мкФ - 6 мФ | ± (5,0% + 0,005 мФ) |
| 6 - 25 мФ | ± (6,5% + 0,05 мФ) |
Проверка диодов
| Параметр | Значение |
| Диапазон измерения | 2,0 В |
| Типовой ток тестирования | 0,4 мА |
| Напряжение холостого хода | менее 3,5 В |
| Погрешность | 1,0% + 0,001 В |
Погрешность для диапазонов измерения частоты
| Диапазон | Погрешность |
| 99,99 Гц | ± (0,04% + 0,04 Гц) |
| 999,9 кГц | ± (0,04% + 0,4 Гц) |
| 9,999 кГц | ± (0,04% + 0,004 кГц) |
Частота - логический уровень
| Параметр | Значение |
| Диапазон измерения | 5,00 Гц - 1,000 МГц |
| Погрешность | ± (0,004% + 4 единицы) |
| Чувствительность | 2,5 В (прямоугольный сигнал) |
Коэффициент заполнения
| Параметр | Значение |
| Диапазон | 0,00% - 100% |
| Погрешность | ± (3 единицы/кГц + 2 единицы) |
| Частота выходного сигнала | 5 Гц - 10 кГц |
Общие характеристики
| Параметр | Значение |
| Дисплей |
| Количество отсчетов | 9999 |
| Частота обновления | 5р/сек |
| Аналоговая гистограмма | 41 сегмент |
| Условия эксплуатации |
| Температура, град С | 0 - 45 |
| Влажность | 0 - 80% (без конденсации) |
| Высота над уровнем моря | не более 2000 м |
| Другие характеристики |
| Питание | батарея 9В |
| Безопасность | IEC61010-1, Cat IV 1000V |
Комплектация:Опции и аксессуары к мультиметру Greenlee DM-810A
| Фото | Наименование | Код по каталогу |
| Greenlee 11372 - тестовые шнуры | GT-11372 |
| Greenlee DMSC-9U - програмное обеспечение для DM-800A/430A | GT-DMSC-9U |
| Greenlee CMA-40 - адаптер к цифровым мультиметрам для измерения тока АС до 400А | GT-CMA-40 |

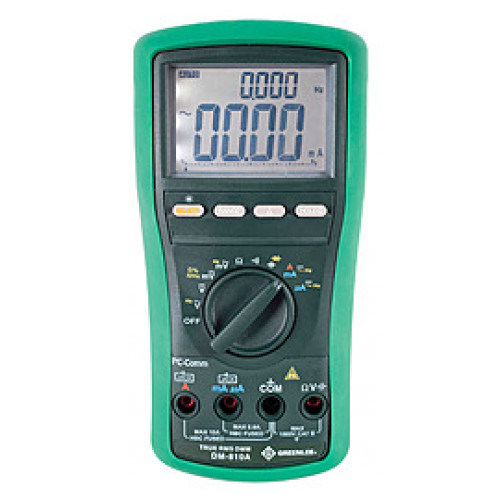

Greenlee DM-810A - профессиональные цифровые мультиметры для диагностики электрических цепей с высокой точностью. Они имеют богатые функциональные возможности и позволяют выполнить множество сложных инженерных задач.
Мультиметры Greenlee DM-810A способны провести измерения:
- напряжение переменного и постоянного тока
- переменный и постоянный ток
- возможность измерения переменного тока до 400А бесконтактным способом при помощи опции GT-CMA-40
- частота
- емкость
- сопротивление
- коэффициент заполнения сигналов логического уровня
- прозвонка контактов и проверка диодов
Сервисные функции цифрового мультиметра DM-810A
- измерение среднеквадратического значения True RMS
- фиксация пиковых значений
- функция удержания результатов измерений
- режим относительного нуля
- аналоговая гистограмма
- автоматический и ручной выбор пределов измерения
- подсветка дисплея
- автоотключение
- связь с ПК
При помощи программного обеспечения DMSC-9U (опция) возможна передача результатов измерения на ПК для сохранения или дополнительной обработки (построение графиков и таблиц).
