Технические характеристики анализатора Greenlee Sidekick T&ND
| Параметр | Значение | ||
| Переменное напряжение | Диапазон, В эфф | 0 - 300 | |
| Разрешающая способность, В эфф | 0,1 | ||
| Погрешность, % | ±3 | ||
| Частота, Гц | до 60 | ||
| Постоянное напряжение | Диапазон, В эфф | 0 - 300 | |
| Разрешающая способность, В эфф | 0,1 | ||
| Погрешность, % | ±3 | ||
| Стрессовое тестирование | Диапазон, дБошС (dBrnC) | 0 - 82 | |
| Разрешающая способность, дБошС (dBrnC) | 0,1 | ||
| Погрешность, дБошС (dBrnC) |
| ||
| Предельное значение | +90 dBrnC ±4 dBrnC | ||
| Утечка (сопротивление изоляции) | Диапазон, МОм | 0 - 100 | |
| Разрешающая способность | 10 кОм | ||
| Погрешность | ±10 кОм | ||
| Сопротивление шлейфа | Диапазон, МОм | 0 - 1 (автоматический выбор предела) | |
| Разрешающая способность, Ом | 0,1 Ом (0 - 99 Ом) | ±3% / 10 Ом | |
| Погрешность | 0,1 Ом (1 кОм - 1 МОм) | ±3% / 1 кОм | |
| Емкостной мост | Диапазон, м | 0 - 18300 | |
| Разрешающая способность / Погрешность | 0,3 (0 - 30 м) 0,3 (30 - 6100 м) 0,3 (6100 - 18300 м) | 5% / 0,6 м 4% 10% | |
| Ток шлейфа | Диапазон, мА | 0 - 100 мА | |
| Разрешающая способность | 0,1 мА | ||
| Погрешность | ±2 мА | ||
| Пупиновские катушки | Количество обнаруживаемых | до 4-х | |
| Шум в линии | Диапазон | 0 - 75 dBrnC | |
| Разрешающая способность | 0,1 dBrnC | ||
| Погрешность | ±2 dBrnC | ||
| Влияние источников электропитания | Диапазон | 0 - 100 dBrnC | |
| Разрешающая способность | 0,1 dBrnC | ||
| Погрешность | ±2 dBrnC | ||
| Затухание | Диапазон | 0 - -15 dB | |
| Разрешающая способность | 0,1 dB | ||
| Погрешность | ±0,5 dB | ||
| Окружающие условия | Температура эксплуатации | 0 - +60 °C | |
| Температура хранения | -40 - +70 °C | ||
| Габариты | 273 х 108 х 63 мм | ||
| Вес | 0,9 кг | ||
| Питание | Батареи | 4 АА (LR6) щелочные | |
| Время работы от батарей | 24 часа непрерывной работы | ||
Greenlee Sidekick T&ND — это многофункциональный тестовый прибор, который способен облегчить повседневную работу обслуживающего персонала кабельных сетей, основанных на симметричном кабеле.
Прибор позволяет находить обрыв в кабеле, утечку на землю, шумы, пупиновские катушки, определять баланс пары и напряжение в линии, а также сопротивление шлейфа.
Функциональные возможности анализатора Greenlee Sidekick T&ND
- переменное и постоянное напряжение
- утечка и сопротивление шлейфа
- емкостной мост
- ток шлейфа
- шумы в линии
- влияние источников электропитания
- затухание
- стрессовое тестирование
- подсчет количества Пупиновских катушек
Фирменный Stress Test позволяет определить емкостные и резистивные характеристики баланса пары в любой точке тестируемой пары. Это позволяет обнаружить нарушения баланса пары, даже когда другие приборы не находят неисправности.
Leakage Test позволяет определить «плавающие» резистивные повреждения. Когда пара выходит из строя, в области повреждения формируется изолирующий оксидный слой. Из-за этого, в момент проведения ремонтных работ, некоторые повреждения могут оказаться недоступными для диагностики (но сказываться на качестве пары). При тестировании прибором Sidekick T&ND в линию посылается импульс 135 В, который «пробивает» оксидный слой и позволяет проводить полную диагностику пары.
Кроме того оператор может определить необходимый набор тестов и запускать их в нужной последовательности с помощью функции Aвтотест.
Уникальный набор тестовых функций в сочетании с современным дизайном и контрастным 4-строчным ЖК-дисплеем делает прибор очень простым в освоении и применении.
Комплект поставки Greenlee Sidekick T&ND
- анализатор Sidekick T&ND - 1 шт.
- измерительные шнуры - 1 компл (3 шт.)
- инструкция по эксплуатации - 1 шт.
- сумка для транспортировки - 1 шт.

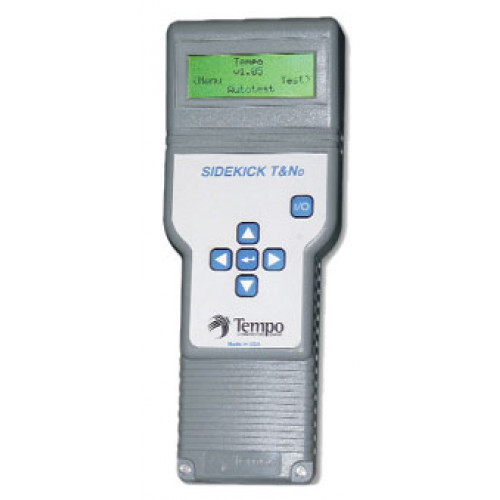

Цифровой кабельный прибор Sidekick T&ND
- Производитель: Greenlee
- Артикул: TR-1144-5000
- Наличие: Доступно для заказа
-
194631р.
